Fraiseuse occasion

Cliquez sur une sous catégorie de

Fraiseuse

Publiée il y a 38 jours
1 000 € ht
Franche Comté
Année : DIVERSES
CNC : Non
Marque : HURON
Modèle : SA40
Publiée il y a 48 jours
3 000 € ht
Franche Comté
Année : 1985
CNC : Oui
Marque : ACIERA
Modèle : F35
Publiée il y a 48 jours
12 000 € ht
Franche Comté
Année : 2000
CNC : Non
Marque : VERNIER
Modèle : 1200X300
Publiée il y a 69 jours
2 500 € ht
Belgique
Année : 1996
CNC : Non
Marque : WEGOMA
Modèle : KF2270
Publiée il y a 69 jours
2 500 € ht
Belgique
Année : 1996
CNC : Non
Marque : Graule
Modèle : G
Publiée il y a 77 jours
1 500 € ht
Champagne Ardenne
Année : 2003
CNC : Non
Marque : ELUMATEC
Modèle : Type AS 70/45
Publiée il y a 90 jours
6 500 € ht
Ile de France
Année : 1997
CNC : Non
Marque : KVAL
Modèle : DL2

COMMENT BIEN CHOISIR VOTRE FRAISEUSE D’OCCASION ?

LA FRAISEUSE

Une fraiseuse est une machine-outil, c’est-à-dire une machine servant à tailler, transformer une matière ou à fabriquer des pièces industrielles. Elle est utilisée pour façonner des pièces mécaniques de toutes sortes à l’aide d’un outil coupant appelé « fraise ».

fraiseuse_universelle

Fraiseuse universelle

LA FRAISE

La fraise est un outil tournant muni de dents et de forme variable permettant d’usiner les pièces métalliques par enlèvement de matière. Elle peut être constituée en acier rapide, en carbure monobloc, en CBN ou en diamant. Il existe plusieurs types de fraises, différenciables par leur taille, leur diamètre, leur forme ou la matière qui les constituent.

LES DIFFERENTS TYPES DE FRAISES D'OCCASION :

Il existe différents types de fraises en fonction de vos opérations d'usinage et du rendu de votre travail. Vous pouvvez très bien travailler avec une fraise en T, une fraise à rayon, une fraise à rainurer, une fraise à surfacer et bien d'autres...


LES CARACTERISTIQUES D'UNE FRAISE :

Pour acheter votre fraiseuse d’occasion, il convient de prendre en compte plusieurs critères notamment :

               -         La taille, suivant le nombre d'arêtes tranchantes par dent, on distingue: les fraises une taille, deux tailles ou trois tailles.

               -         La forme, Suivant le profil des génératrices par rapport à l'axe de l'outil, on distingue: les fraises cylindriques, coniques et les fraises de forme.

               -         La denture, Suivant le sens d'inclinaison des arêtes tranchantes par rapport à l'axe de la fraise, on distingue: les dentures hélicoïdales à droite ou à gauche et les dentures à double hélice alternée. Si l'arête tranchante est parallèle à l'axe de la fraise, la denture est droite. Une fraise est i également caractérisée par son nombre de dents.

               -         Les dimensions. Pour une fraise deux tailles: diamètre et hauteur taillée. Pour une fraise trois tailles: diamètre de l'outil, épaisseur, diamètre de l'alésage. Pour une fraise conique pour queue d'aronde: l'angle, le diamètre de l'outil et l'épaisseur.

               -         Le mode de fixation. A trou: lisse ou taraudé; a queue: cylindrique ou conique.

               -         Construction: Les fraises peuvent être a denture fraisée ou à denture détalonnée et fraisée. Elles sont en acier rapide. Pour les fraises à outils rapportés sur un corps de fraise, les dents fixées mécaniquement sont en acier rapide, ou le plus souvent en carbure métallique.

LES DIFFERENTS TYPES DE FRAISEUSES

Il existe une multitude de typologie de fraiseuse, selon l’utilisation que l’on souhaite en faire.

On peut distinguer comme type de fraiseuses :

               -         Les fraiseuses universelles : Son utilisation est très fréquente et on la retrouve dans plusieurs entreprises. La fraiseuse universelle peut être utilisée pour usiner des pièces en série ou à l’unité.

               -         La fraiseuse manuelle : Sur ce type de fraiseuse, les mouvements sont commandés par le « fraiseur ».

               -         La fraiseuse par apprentissage : L’opérateur effectue des mouvements avec la fraiseuse une fois. La machine est alors capable de mémoriser ces mouvements et les reproduire automatiquement.

               -         La fraiseuse à commande numérique : Cette fraiseuse est équipée d’un ordinateur ou d’un automate programmable qui pilote les ordres de mouvements de l’outil à usiner. Cette fraiseuse est utilisée pour usiner des pièces complexes.

               -          La fraiseuse à banc fixe ou fraiseuse portique : Ce type de fraiseuse est utilisé pour des pièces de grande taille.



Les différentes caractéristiques d’une fraiseuse sont :

               -          Les caractéristiques fonctionnelles : la puissance du moteur de la fraiseuse, la gamme de vitesse de broches et d’avances, l’orientation de la broche.
               -          Les caractéristiques dimensionnelles : le type et le numéro du cône de la broche, la longueur et la largeur de la table, la hauteur entre la table et la console, la distance entre la table et la glissière verticale.

Les fraiseuses sont classifiées selon leurs axes : La frause peut etre à 3, 4 ou 5 axes.

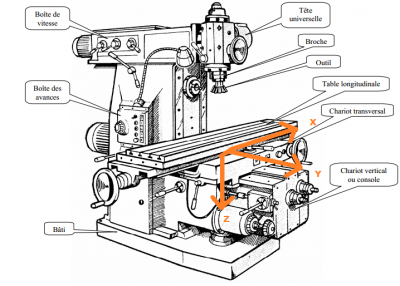

schema_fraiseuse

                                                                                                                                           Source : Michel Baehrel

Schéma fraiseuse

LE FONCTIONNEMENT D'UNE FRAISEUSE

Pour effectuer l’usinage, la fraise est mise en rotation pendant que la pièce à usiner est serrée dans l’étau. L’étau est positionné par l’intermédiaire de rainures en T puis serré sur la table.

La fraise et la pièce sont montées sur des glissières et peuvent se déplacer relativement suivant des coordonnées X Y ou Z (on parle alors de fraiseuse trois axes). Par convention, l'axe Z est l'axe de rotation de la broche, les axes X et Y sont contenus dans un plan perpendiculaire à Z. Les axes de rotation A B et C ont respectivement axés sur X, Y ou Z. Il existe des fraiseuses à quatre axes ou cinq axes.

La table peut se déplacer suivant les axes X, Y et Z soit manuellement (à l’aide des volants) soit automatiquement (avec des moteurs électriques). Un cône de broche est fixé sur la fraise, l’ensemble est mis en position sur la broche et serré par une visse. La broche est entraînée en rotation par un moteur électrique indépendant.

LES ACCESSOIRES D'UNE FRAISEUSE

L’achat de votre fraiseuse d’occasion peut être accompagné de certaines accessoires tels que le diviseur, le plateau tournant, le mandrin vertical et bien d'autres.

LES CONSTRUCTEURS DE FRAISEUSES

Les constructeurs de fraiseuses sont nombreux. On peut citer: Emco, Hitachi, Stama, Makino, Tokn, Caterpillar, Blastrac, Bomag, Soliderel, Franex Global, Golz, ONE TP, Rabaud.
