4 FACES SCM CORROYEUSE (réservée) (Vente)

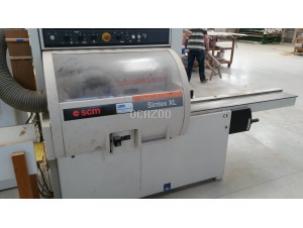

4 FACES CORROYEUSE SCM SINTEX XL

Marque : SCM
Type : SINTEX XL
N° 8387
Mle : AB/137687
Année : 2000
Etat impeccable

CARACTERISTIQUES GENERALES

Bâti
-   Bâti monobloc en acier nervuré à structure tubulaire.
-   La solidité et le poids permettent de réduire au minimum les vibrations et d'avoir des prestations constantes dans le temps.

Tables d'usinage
-   Table d'entrée en acier à structure tubulaire, avec réglage vertical par système à parallélogramme et insert durci en correspondance de l'arbre dégau.
-   Tables d'usinage en fonte avec résistance élevée à l'usure.

Guides
-   Guide en entrée, réglable transversalement par système à parallélogramme, avec système de pré dressage par fraise de référence sur l'arbre dégau.

Système d'avance
-   La traverse, qui supporte le système d'entraînement, est constituée d'une structure tubulaire nervurée avec grande épaisseur et mouvement vertical manuel (motorisé sur demande).
-   Arbres et roues d'avance en acier avec surface trempée.

Système de réglage rapide
-   Les presseurs se trouvent devant et derrière l'arbre horizontal supérieur, et ils sont réglables simultanément à l'arbre et aux roues d'entraînement.
-   Arbre vertical gauche, avec presseur en entrée et guide en sortie, réglables simultanément à l'arbre pour la facilité et la rapidité de mise au point.

Positionnement de l'unité d'usinage
-   Tous les réglages des groupes d'usinage sont gérés sur le front de la machine, avec lecture mécanique à précision décimale de la position(compteur SIKO) section d'usinage comprise.

Equipement CE standard

CARACTERISTIQUES TECHNIQUES
Largeur d'usinage (section finie) maximum 180 mm    minimum 23 mm
Hauteur d'usinage (section finie) maximum 105 mm  minimum 6 mm
Longueur minimum admissible pour 1 pièce 300 mm
Vitesse d'avance 6/12 m/min
             de rotation des arbres 6000 t/min
Diamètre des arbres porte-outils 35 mm
Diamètre minimum/maximum des groupes porte-outils horizontaux 100 mm
Diamètre minimum/maximum du groupe porte-outils vertical droit 100/124 mm
*capacité de profilage 12 mm
Diamètre minimum/maximum du groupe porte-outils vertical gauche 100/124 mm
*capacité de profilage 12 mm
Réglage des groupes selon différences des diamètres des têtes porte-couteaux ± 12mm
Longueur utile des arbres verticaux 120 mm
                              arbres horizontaux 190 mm
Puissance moteur  arbres horizontaux  10 ch. (7,5 kW)
                               arbres verticaux 7,5 ch. (7,5 kW)
                               d'avance 1/1,5 ch. (0,75/1,1 kW)
Rouleaux d'avancement   Ø 120 mm
Longueur de la table d'entrée 1700 mm
Réglage rapide de la table et guide d'entrée  10 mm
Bouches d'aspiration    1    Ø 150 mm
                                     2    Ø 120 mm
4 Porte-outils à couteaux carbures jetables TERSA

Machine de base SINTEX NT








Position 1 = arbre dégau
Position 2 = arbre vertical droit
Position 3 = arbre vertical gauche
Position 4 = arbre horizontal supérieur
Réglage motorisé de la hauteur de travail

2 vitesses d'avance

Presseur vertical pour pièces larges, situé en face de l'arbre vertical gauche

Machine capotée avec interverrouillage de sécurité
Normes CE - TBE
Equipée de 4 outils dégau et fraise de référence pour usinages lourds comprenant :
-    fraise de référence Ø 120 x 35 x 12 mm avec plaquettes carbure
-   2 P.O. pour arbres horizontaux Ø 100 x 35 x 190 mm avec couteaux interchangeables TERSA
-   2 P.O. pour arbres verticaux Ø 100 x 35 x 120 mm avec couteaux interchangeables TERSA
